想要的功能它都有，广芯微推出PD3.1充电数据线方案

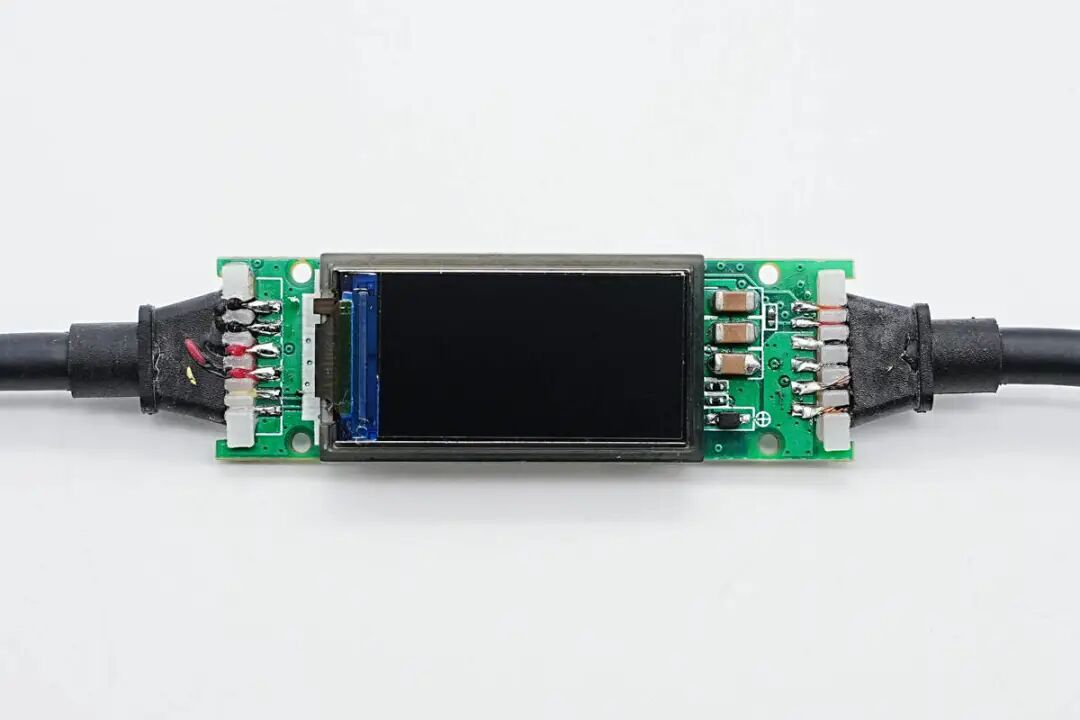

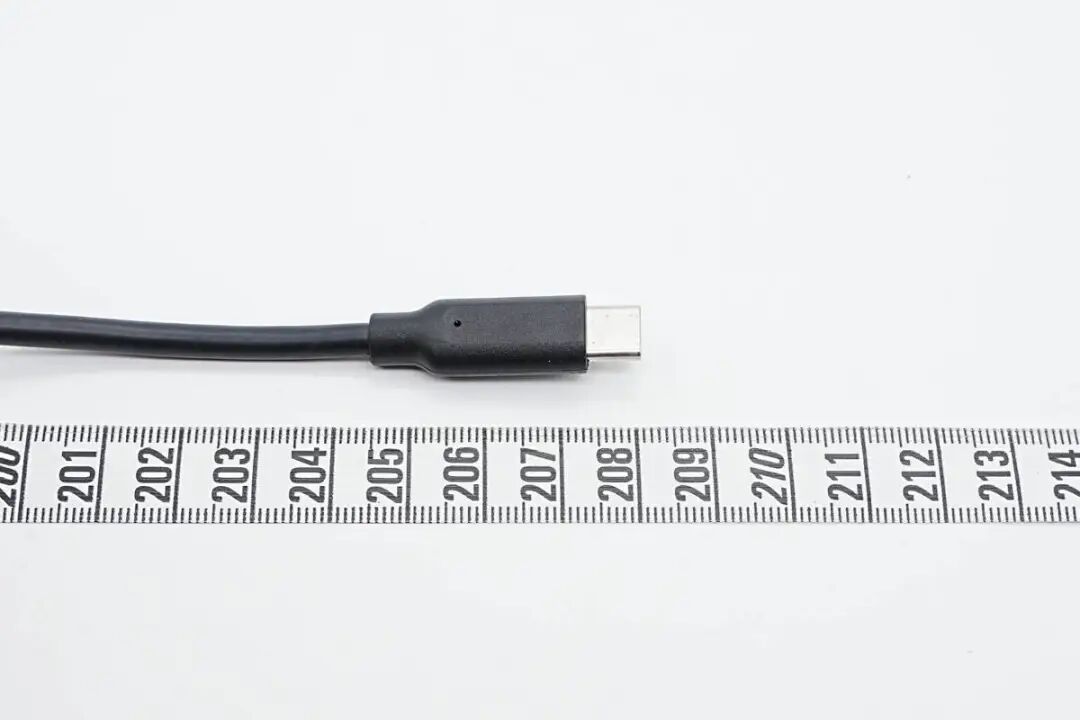

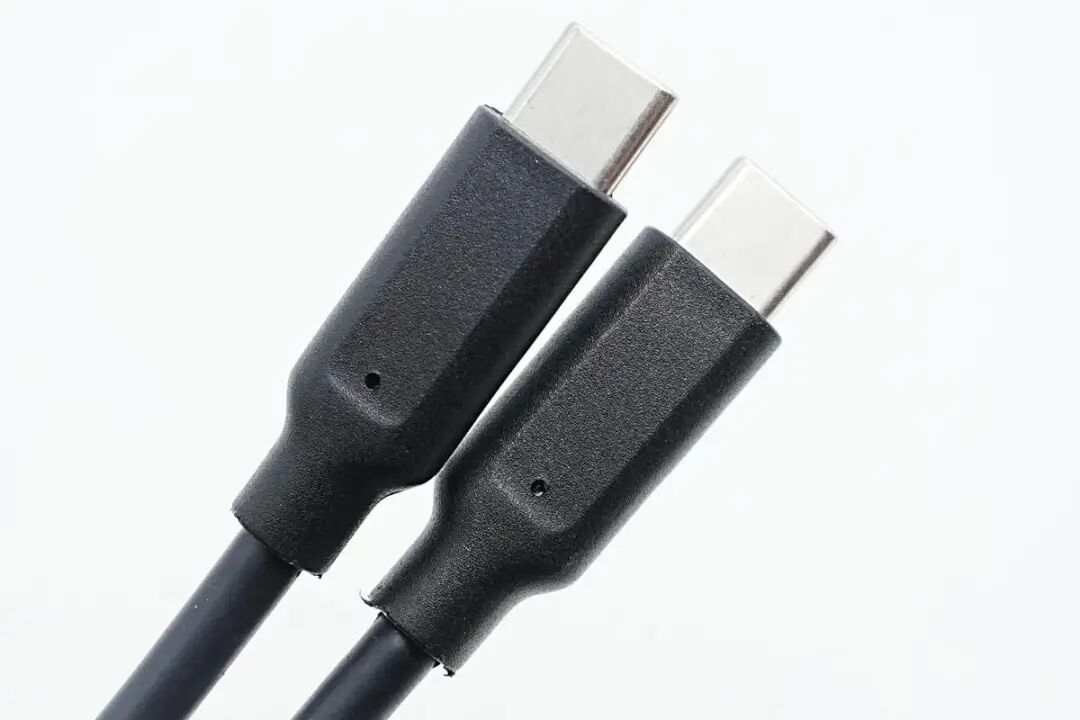

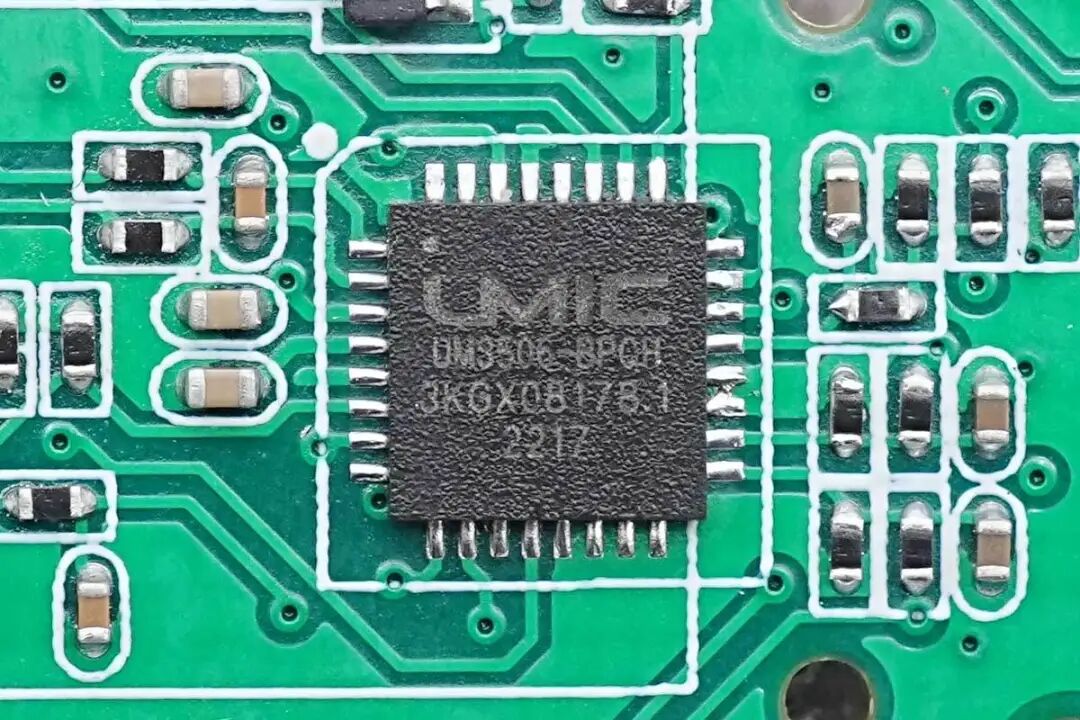

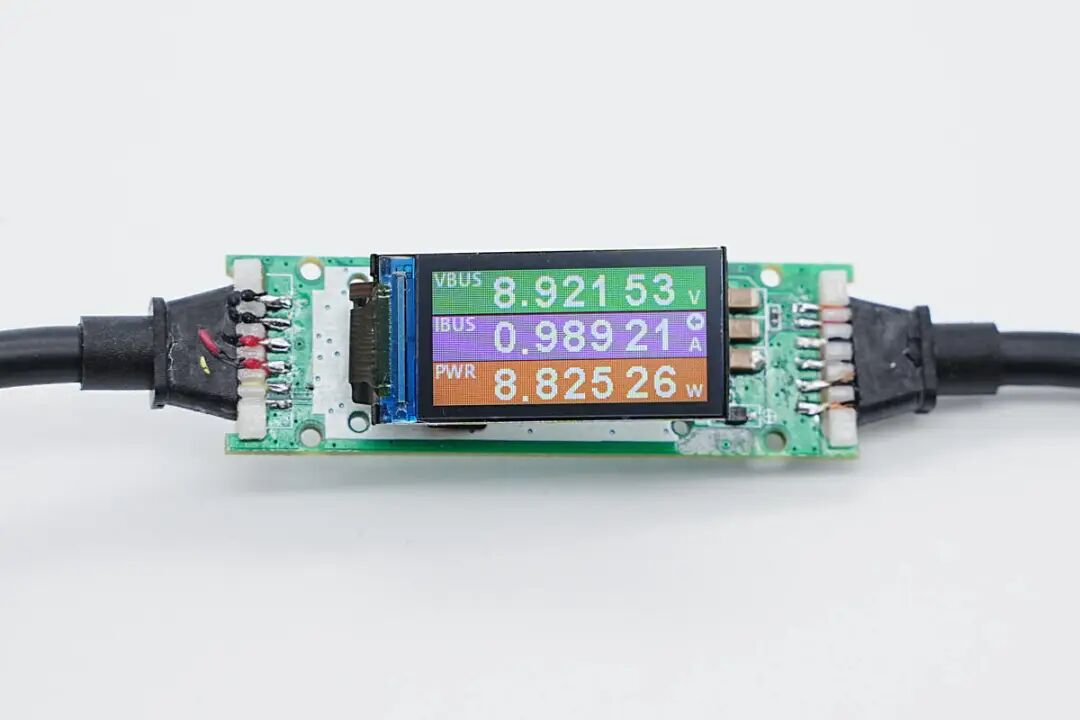

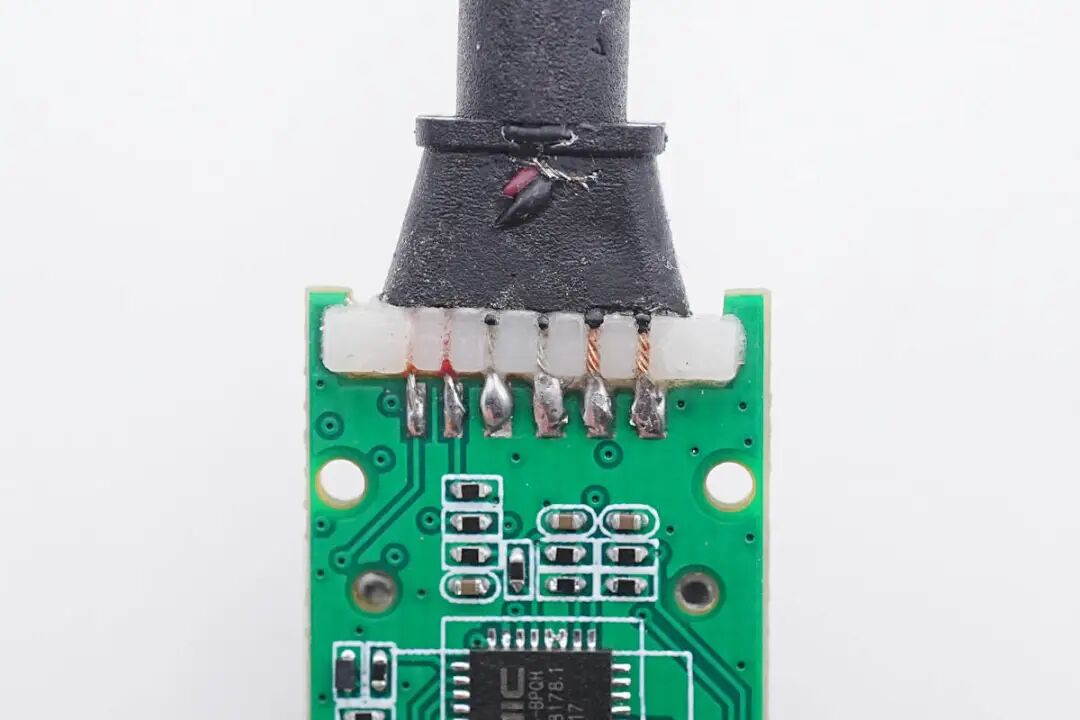

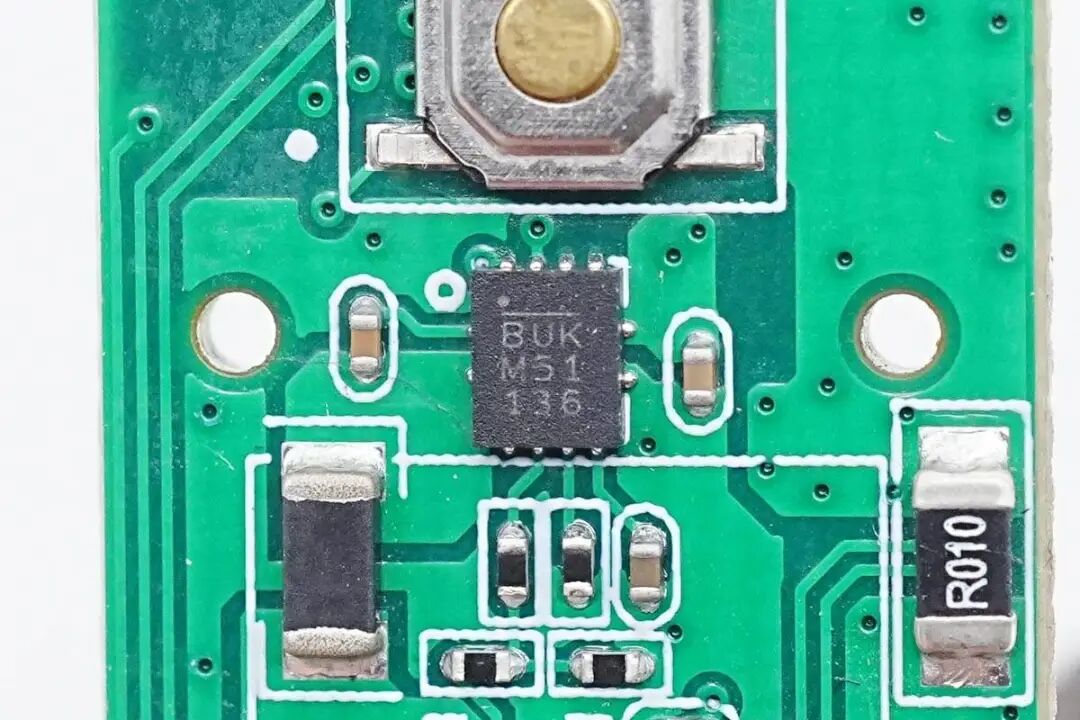

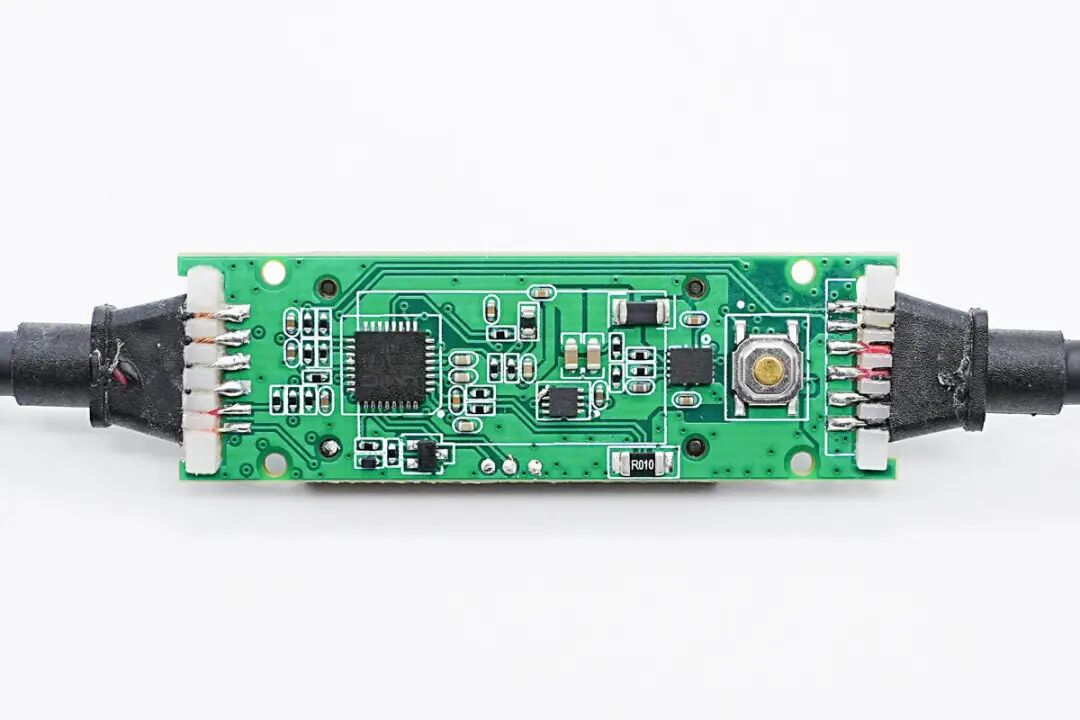

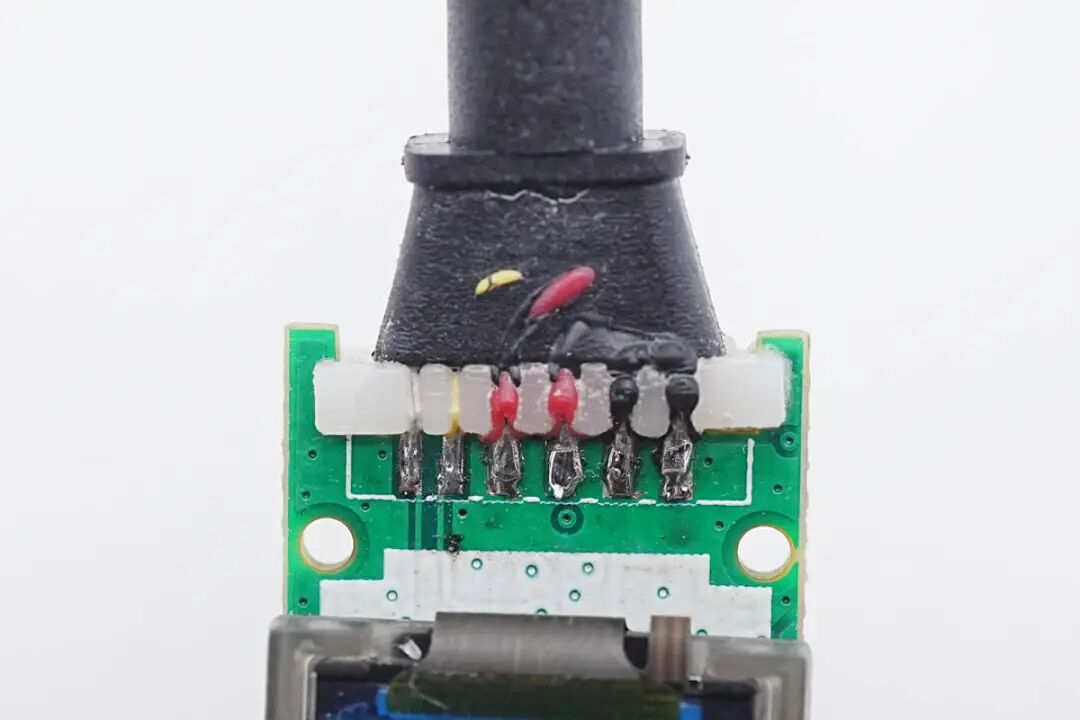

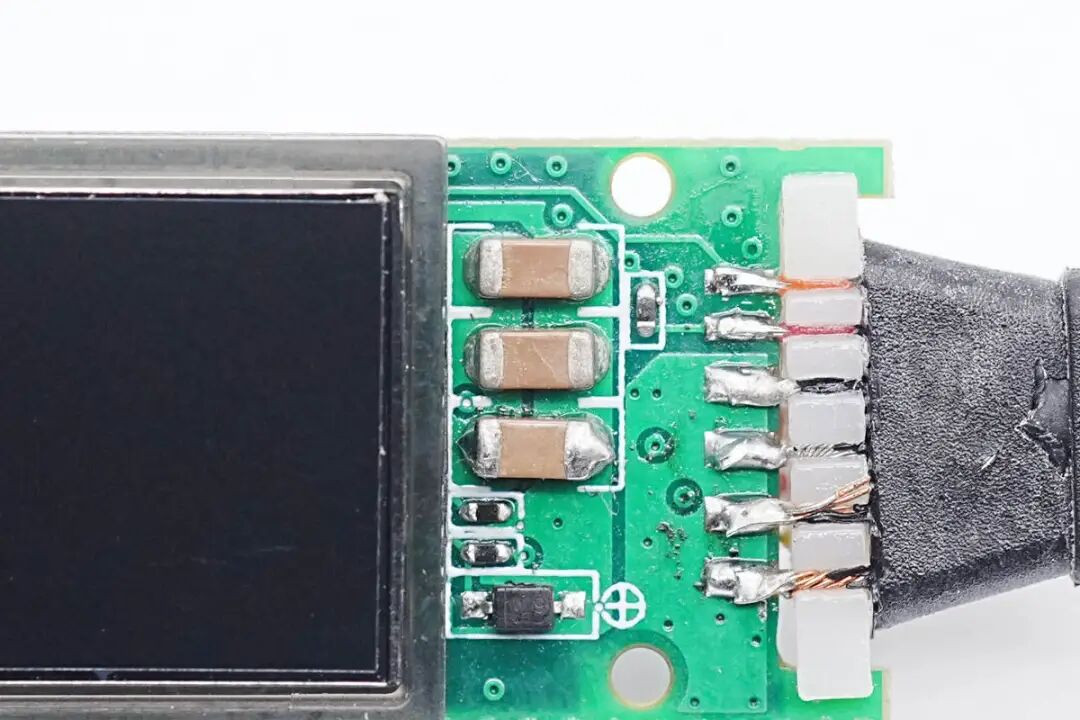

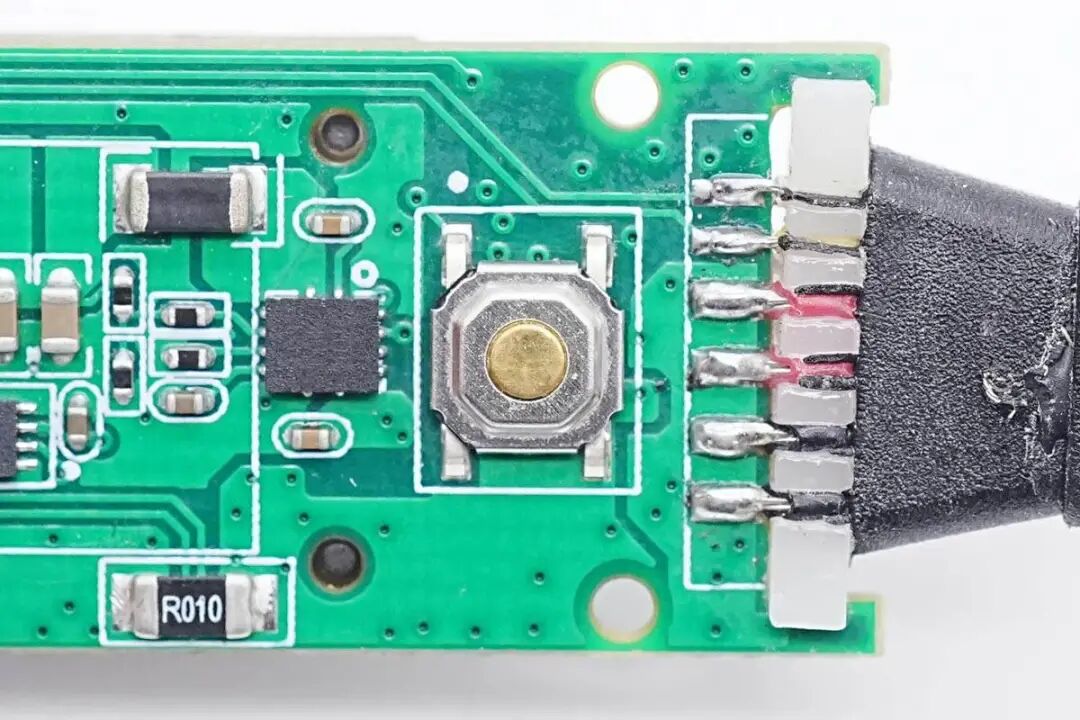

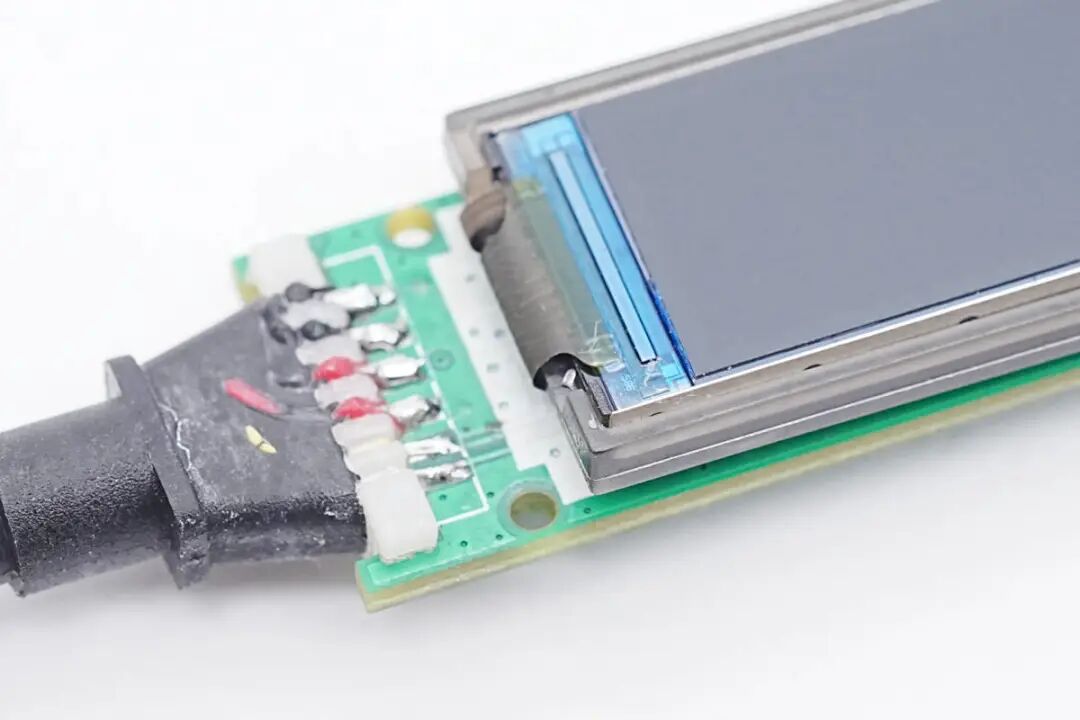

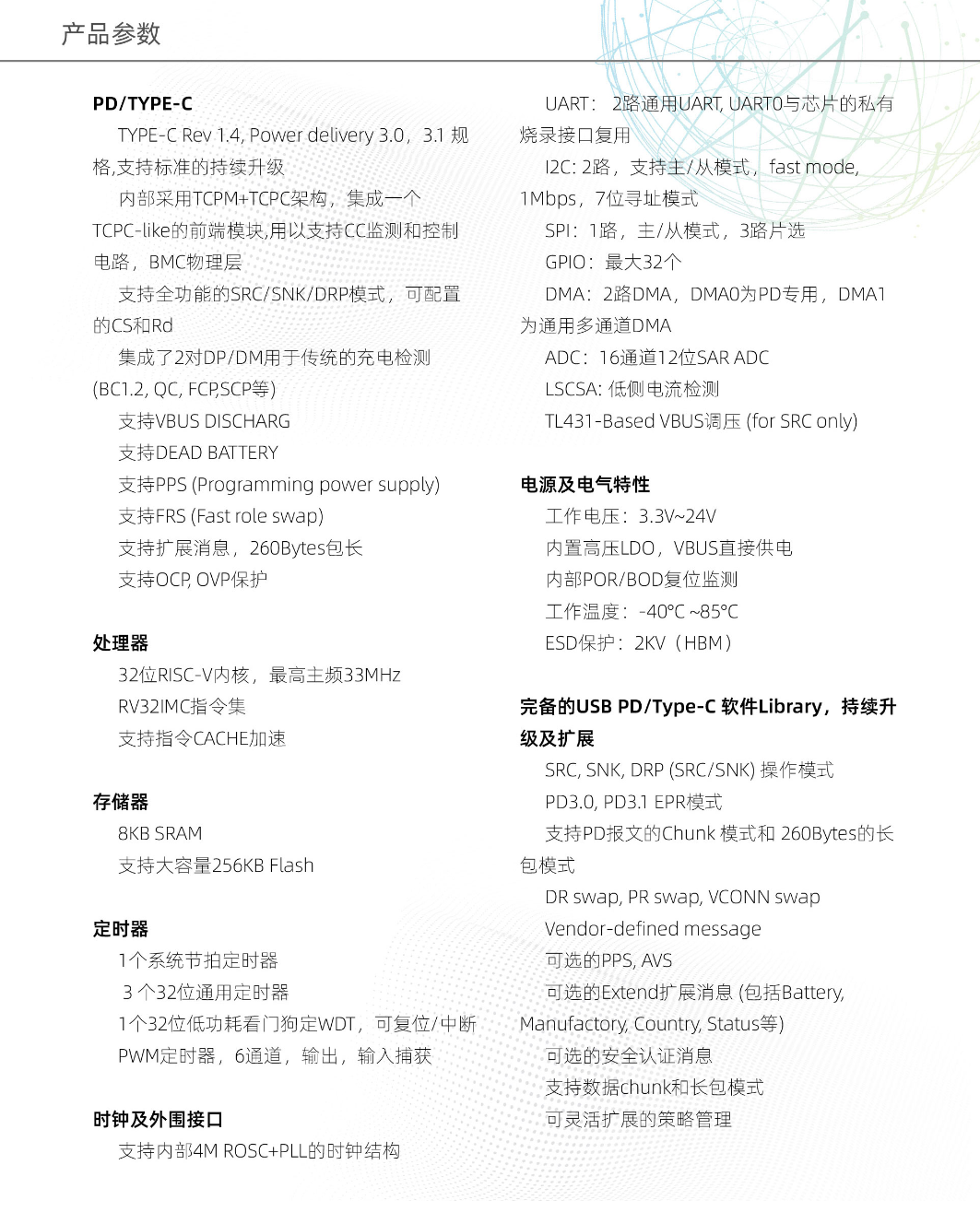

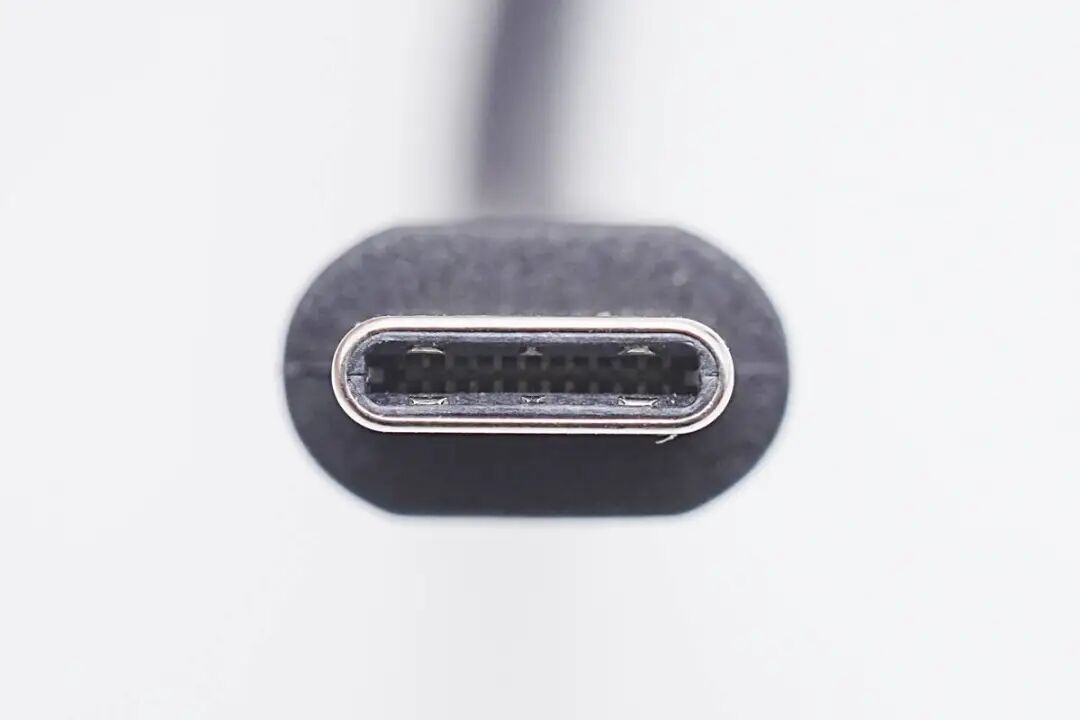

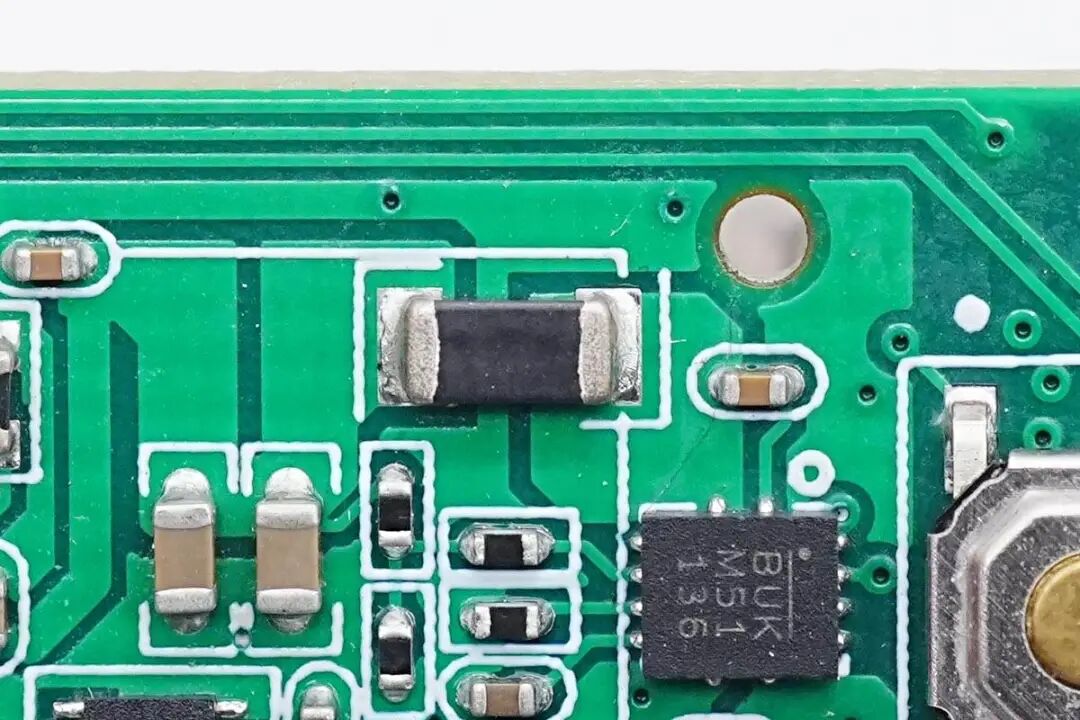

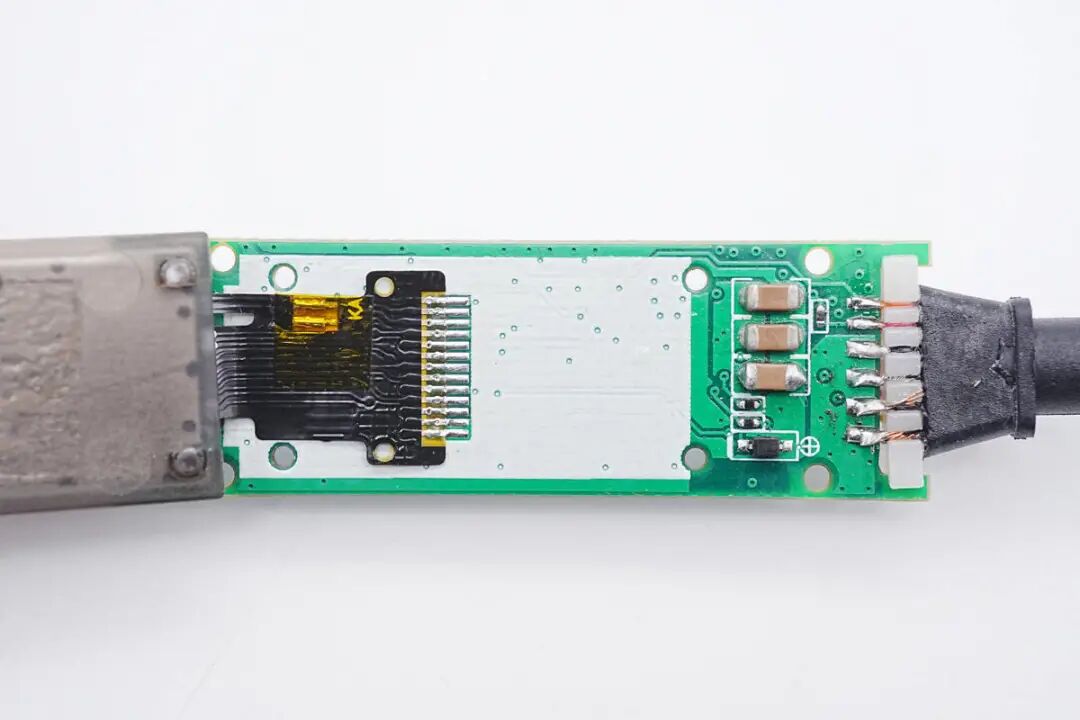

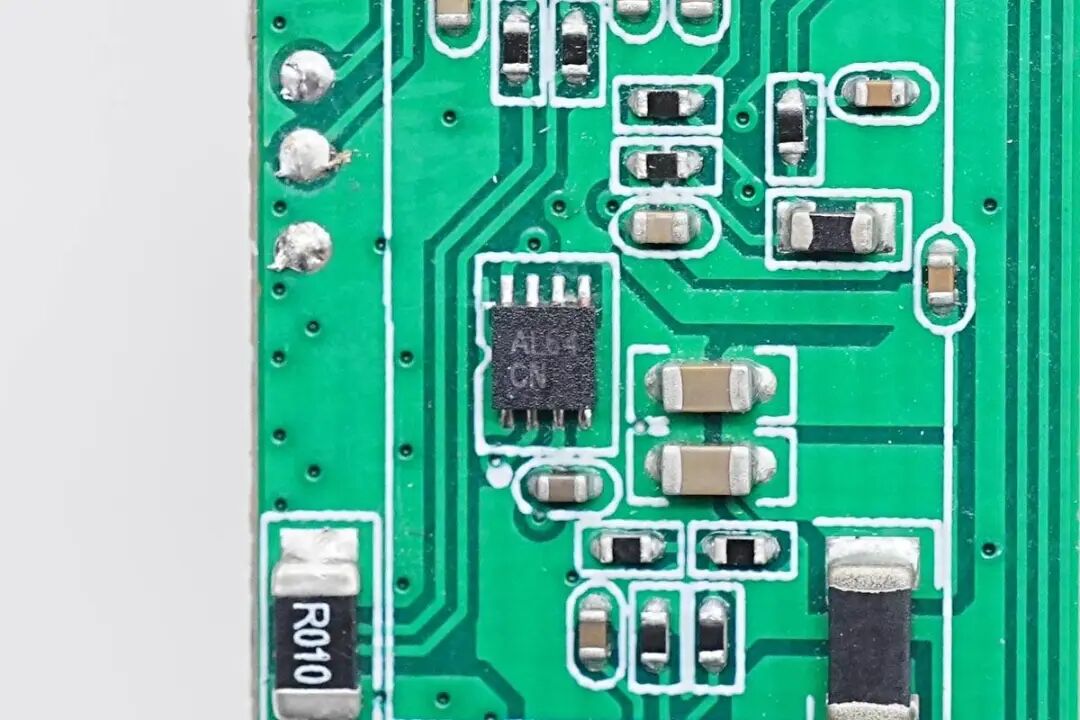

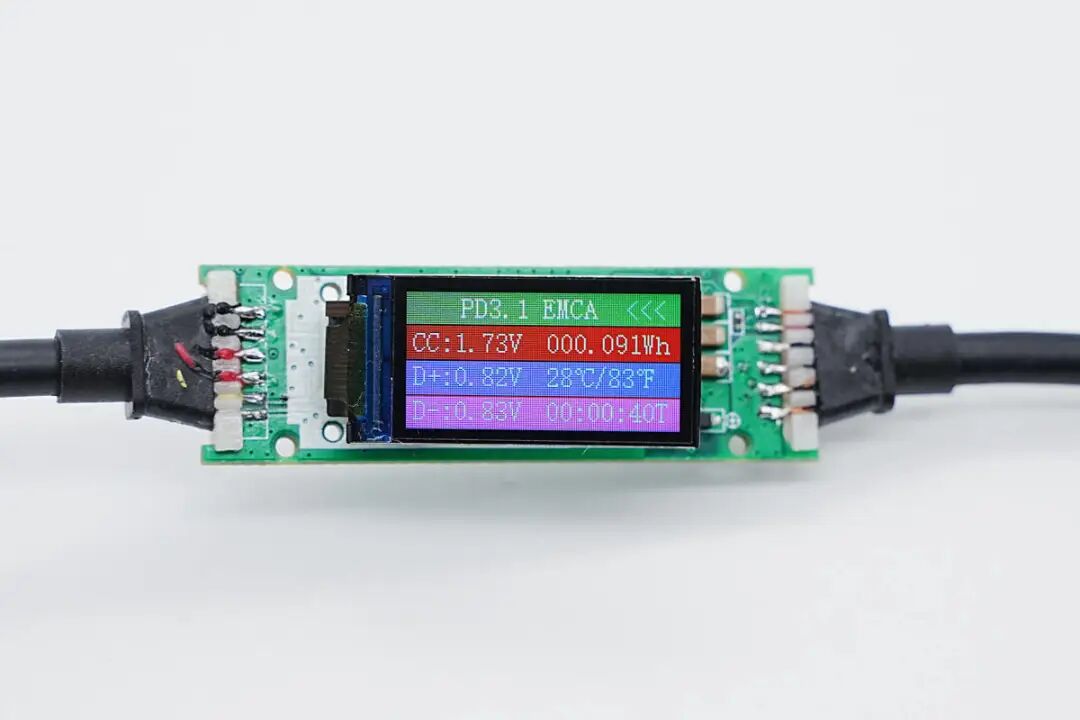

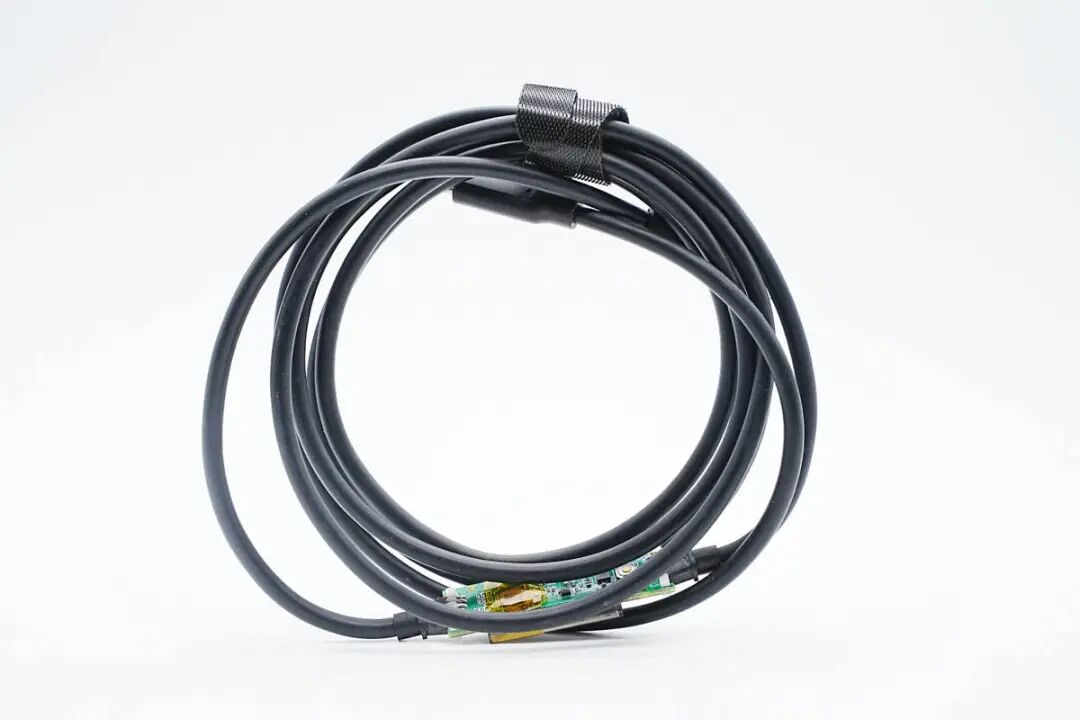

伴随着PD快充的不断普及，PD快充已经成为主流的快充形式，在笔记本和手机上都有着非常广泛的应用。为了丰富用户的充电监控需求，广芯微电子推出了一款支持数字显示电压电流的快充线，支持USB PD3.1 48V应用，有效满足未来高电压的使用需求。线缆上自带0.96英寸显示屏幕，可以实时显示当前充电器的输出电压和电流，方便消费者了解设备的充电情况。下面充电头网就对这款数据线进行拆解展示，看看在数据线上显示电压电流是怎么实现的。这款数据线最大的特点便是线缆之间设有一块显示控制PCB板，可以显示充电电压、电流、功率等丰富功能。两端线头设有小孔，塑料外壳磨砂处理，方便用户插拔使用。显示屏界面1特写，可实时显示充电电压、电流以及功率。显示屏界面2特写，还能显示数据型号电压（CC）、数据端口电压（D+、D-）、充电能量、温度、时间。看完了线缆的展示，下面就对这款线缆进行解析，看看是如何设计。数据线中间部分焊接连接一块小PCB板，PCB板一面焊接屏幕和滤波电容。PCB板背面焊接主控芯片，背光驱动芯片和降压芯片，还有一颗按键用于切换显示状态。这款数据线的核心芯片是广芯微UM3506-BPQH SOC芯片，是一颗支持PD3.0 3.1规格的快充控制器，具备全功能的SRC/SNK/DRP支持能力，同时也可以支持EMARK电子标记的SOP'报文交互功能，全面满足PD3.0，PD3.1规格，支持SPR，EPR(PD3.1)模式，以及PD报文的chunk模式和260bytes 长包。芯片内置高压LDO，支持3.3-24V供电，使用灵活。UM3506具有2对DP DM引脚，支持BC，QC等协议。支持可持续升级和灵活扩展。芯片内置高性能32位RISC-V内核，主频最高为33MHz，内置8KB SRAM和256KB FLASH，内置15通道12位ADC用以电压和电流采样，内置2路UART和2路I2C以及一路SPI接口，支持低侧电流检测，使用QFN32封装。为单片机和屏幕供电的降压芯片来自MPS，丝印BUK，实际型号为MP4576，是一颗支持60V输入，600mA输出电流的全集成同步降压转换器，支持USB PD3.1 48V供电降压输入，降低数据线的功耗。艾为 AW9364 四路LED调光驱动器，用于LCD屏幕背光驱动，左下角为电流检测电阻，R010，10mΩ，采用1206封装。数据线通过塑料支架固定焊接，红黑导线并联作为电源正极，白色和黄色导线为USB2.0数据线。银色和铜色导线并联作为电源负极。橙色和红色导线分别为CC和VCONN。广芯微推出的这款屏显数据线方案长度为2米，能够很好的满足日常笔记本充电等使用场景。数据线内置了广芯微UM3506 SOC芯片，芯片支持PD3.1 48V e-Marker功能，并且可作为MCU使用，通过内置ADC配合外置采样电阻采集充电的电流信息，并采集母线电压信息，通过高速的SPI接口驱动屏幕显示。数据线小板上还使用一颗耐压为60V的高压降压芯片为单片机供电，满足USB PD3.1的48V供电耐压，内部使用艾为AW9364 LED驱动器为屏幕背光供电。通过使用广芯微的UM3506，可以通过单芯片解决电压电流采样以及显示驱动，简化设计并降低功耗，还可以用于其他场景应用，满足多种使用需求。
