面对小体积单口或多口快充的电源设计趋势，慧能泰半导体推出了超小封装、高性能、高集成度的USB PD芯片HUSB361，支持15W~65W 功率输出。HUSB361 支持最新的Type-C 2.1 和USB PD3.1标准，支持PD3.0、PD2.0、PPS、QC2.0/QC3.0、FCP、AFC、BC1.2 DCP、SCP等协议，已获得USB-IF认证。HUSB361兼容性较好，适用于各类USB Type-C供电设备的电源适配器、车载充电器等。

HUSB361的产品特性：

• 通过USB PD3.0 PPS认证，TID 5547


• 符合USB Type-C 2.1标准、PD3.1标准

• 支持5个可编程的FPDO、支持2个可编程的APDO

• 支持BC1.2 DCP、HVDCP、PD2.0、PD3.0、PPS、QC2.0/3.0、Divider 3、SCP、AFC、FCP等

• 支持外部N-MOSFET

• 支持恒定电压环路（CV）和 恒定电流环路（CC）模式

• 通过PS0、PS1引脚可配置额外7个功率级别

• 集成了OVP、UVP、UVLO、OCP、FOCP 和TSD保护

• SSOP-10L、QFN-16L（3mm × 3mm）、QFN-16L（4mm × 4mm）封装

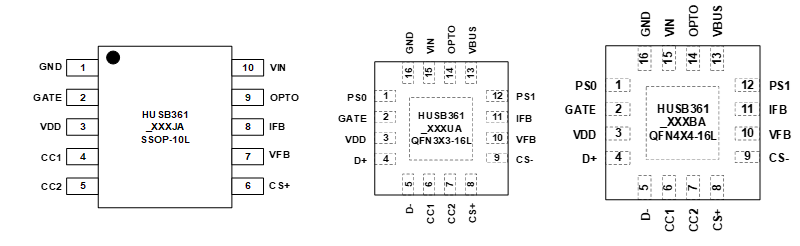

HUSB361封装示意图

    HUSB361可pin-to-pin替换市面上同类型产品以及慧能泰旗下同类产品，无需重新设计即可实现PD性能的提升并快速完成产品的更新换代。

基于HUSB361的单C快充设计

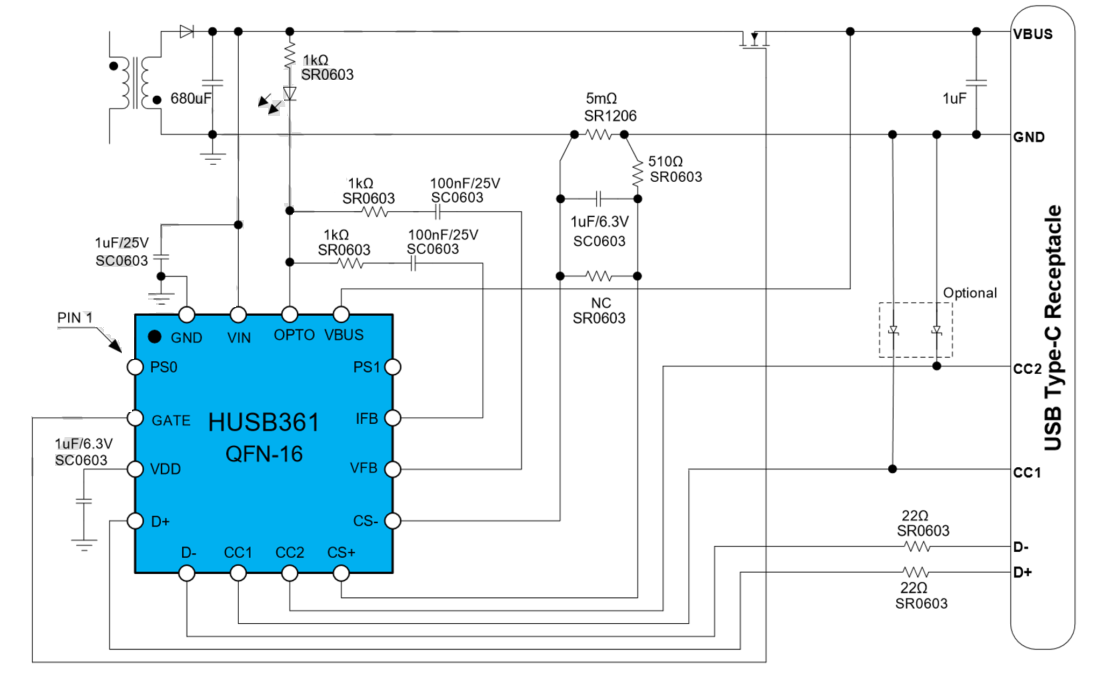

HUSB361典型应用设计图

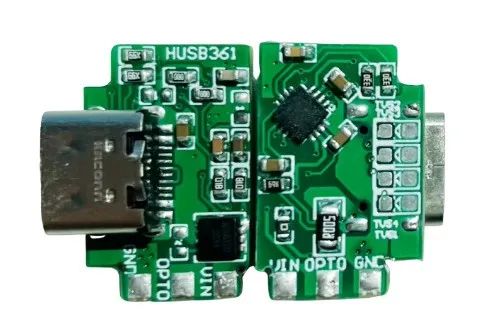

HUSB361 单C快充参考设计小板实物图

    上图的单口快充电源设计，可以实现动态降功率，通过引脚在18W、20W、25W、30W、45W和60W之间切换。另外，HUSB361对比同类型产品功耗更低，其待机电流550μA，工作电流2.6mA。

基于HUSB361的双C快充设计

      利用两颗HUSB361，可实现小尺寸、高可靠、低成本的65W双C电源设计方案。此设计支持任意单C口65W输出功率，双口同插两口各30W 输出功率；同时它支持调整ACDC输出电压，在C口输出≤12V时可以将前级输出调至13V给DCDC供电，提高转换效率。

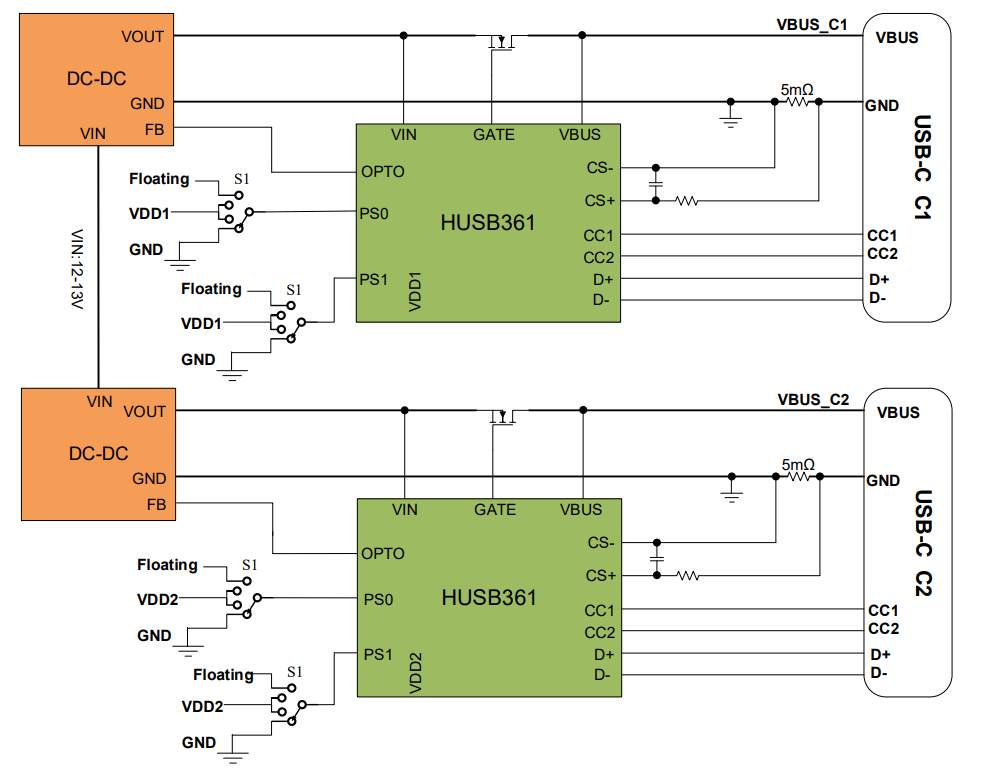

HUSB361 PD65W Dual_C 小板原理图

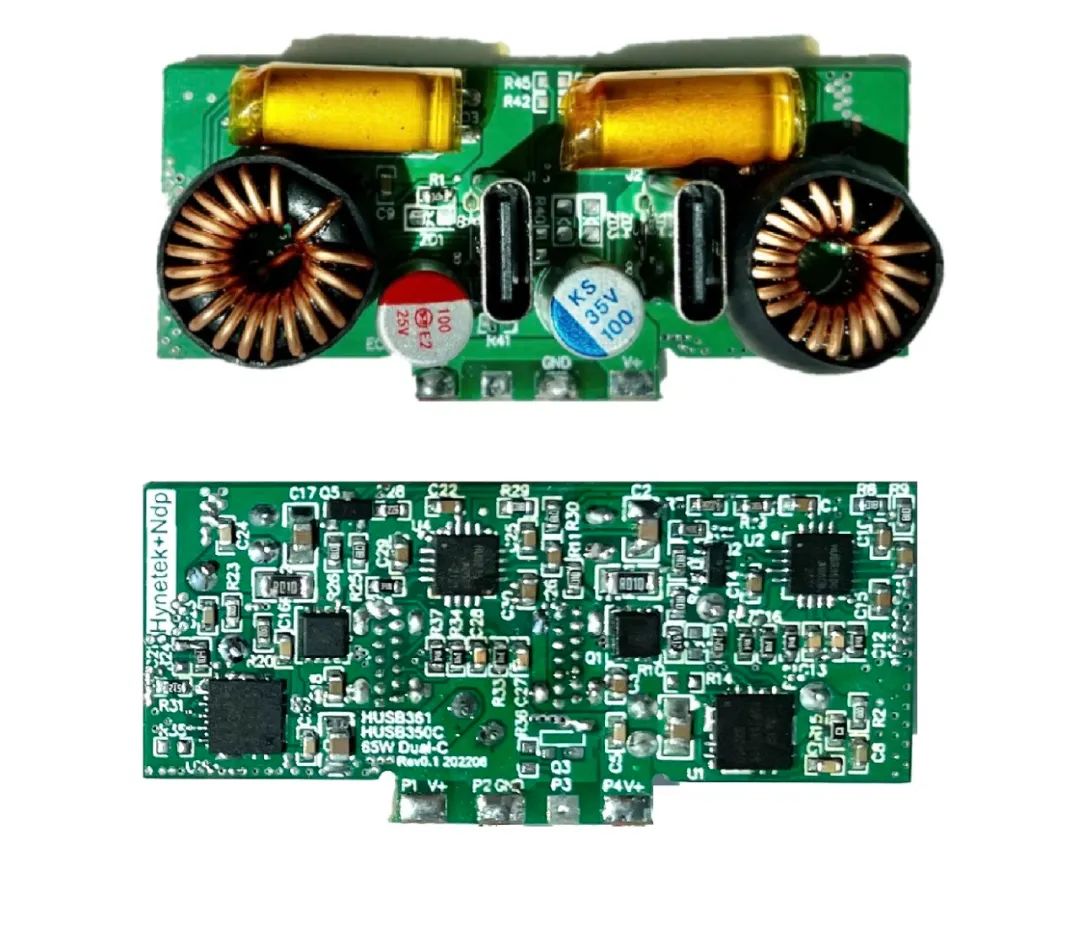

HUSB361 PD65W Dual_C 小板实物图

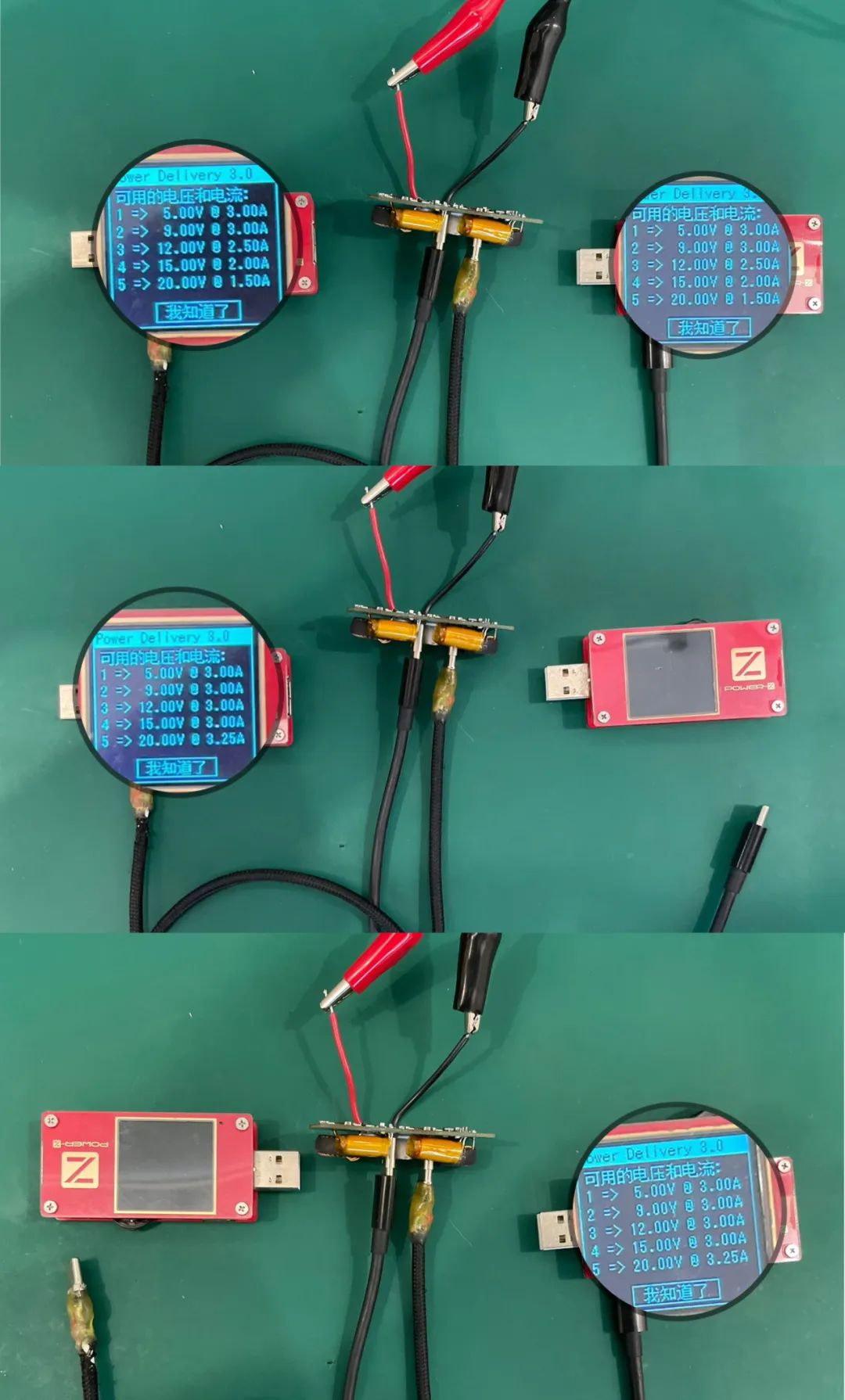

HUSB361 PD65W Dual_C 小板测试数据图

方案亮点

• 智能功率分配。典型应用：单口输出PD65W，PDO5档：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A；双口同时PD30W，PDO5档：5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A。

  通过PS0、PS1可设置，支持其他功率组合，例如20W+45W；18W+45W；25W+30W等。

• 方案电路简洁，总器件数量少，高性价比，实现难度低。

• 良好的EMC性能。
